油浸式變壓器

您當前位置：首頁 > 產品中心 > 油浸式變壓器

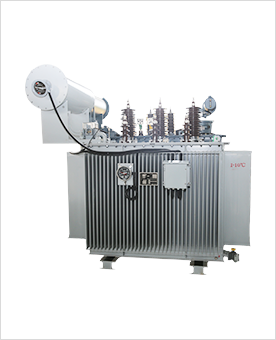

疊鐵心油浸式變壓器

發表時間：2021-06-25 | 點擊率：0

本係列產品在材料，工藝，結構上采取了一係列重大改進，使產品電氣性能達到國際同類產品的先進水平，全密封變壓器與普通油浸式變壓器相比，取消了儲油櫃，由波紋油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由優質冷軋薄鋼板在專用生產線上製造，波翅可以隨變壓器油體積的熱脹而脹縮，從而使變壓器內部與大氣隔絕，防止和減緩油層的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。

產品係列：S11型,S13型

產品特點：

1) 效率高，損耗低

2) 低噪音、過載能力強、抗短路能力強

3) 變壓器內部與大氣隔絕，防止和減緩油層的劣化和絕緣受潮，增強運行可靠性，正常運行免維護

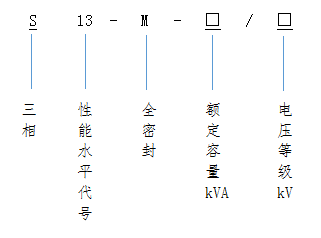

型號含義：

產品概述：S11型電壓等級10～35kV係列全密封變壓器，取消了儲油櫃，由波紋油箱的波翅代替油管作為冷卻散熱元件，波紋油箱由優質冷軋薄鋼板在專用生產線上製造，波翅可以隨變壓器油體積的熱脹而脹縮，從而使變壓器內部與大氣隔絕，防止和減緩油層的劣化和絕緣受潮，增強運行可靠性，正常運行免維護；得益於本公司的特色工藝和工裝，我公司已成功研製出全係列抗短路變壓器產品。

產品參數：

容量 kVA	電壓組合			聯結組別	空載損耗 kW	負載損耗 kW	空載電流 %	短路阻抗 %
容量 kVA	高壓 kV	分接範圍%	低壓 kV	聯結組別	空載損耗 kW	負載損耗 kW	空載電流 %	短路阻抗 %
30	6 6.3 10 10.5	±2×2.5或 ±5.0	0.4	Dyn11 Yzn11 Yyno	0.1	0.6	1.5	4.0
50					0.13	0.87	1.3
63					0.15	1.04	1.2
80					0.18	1.25	1.2
100					0.2	1.5	1.1
125					0.24	1.8	1.1
160					0.28	2.2	1.0
200					0.34	2.6	1.0
250					0.4	3.05	0.9
315					0.48	3.65	0.9
400					0.57	4.3	0.8
500					0.68	5.15	0.8
630				Dyn11 Yyno	0.81	6.2	0.6	4.5
800					0.98	7.5
1000					1.15	10.3
1250					1.36	12	0.50
1600					1.64	14.5	0.50
2000					1.95	17.2	0.4	5.0
2500					2.35	20.5
3150					2.78	24.1

20kV係列產品性能參數

容量 kVA	電壓組合			聯結組別	空載損耗 kW	負載損耗 kW	空載電流 %	短路阻抗 %
容量 kVA	高壓 kV	分接範圍%	低壓 kV	聯結組別	空載損耗 kW	負載損耗 kW	空載電流 %	短路阻抗 %
30	6 6.3 10 10.5	±2×2.5或 ±5.0	0.4	Dyn11 Yzn11 Yyno	0.1	0.6	1.5	4.0
50					0.13	0.87	1.3
63					0.15	1.04	1.2
80					0.18	1.25	1.2
100					0.2	1.5	1.1
125					0.24	1.8	1.1
160					0.28	2.2	1.0
200					0.34	2.6	1.0
250					0.4	3.05	0.9
315					0.48	3.65	0.9
400					0.57	4.3	0.8
500					0.68	5.15	0.8
630				Dyn11 Yyno	0.81	6.2	0.6	4.5
800					0.98	7.5
1000					1.15	10.3
1250					1.36	12	0.50
1600					1.64	14.5	0.50
2000					1.95	17.2	0.4	5.0
2500					2.35	20.5
3150					2.78	24.1

35kV係列產品性能參數

容量 kVA	電壓組合			聯結組別	空載損耗 kW	負載損耗 kW	空載電流 %	短路阻抗 %
容量 kVA	高壓 kV	分接範圍%	低壓 kV	聯結組別	空載損耗 kW	負載損耗 kW	空載電流 %	短路阻抗 %
50	35 38.5	±2×2.5或 ±5.0	0.4	Dyn11 Yyn0	0.16	1.14	1.3	6.5
100					0.23	1.91	1.1
125					0.27	2.26	1.1
160					28	2.68	1.0
200					0.34	3.16	1.0
250					0.4	3.76	0.95
315					0.48	4.53	0.95
400					0.58	5.47	0.85
500					0.68	6.58	0.85
630					0.83	7.86	0.65
800					0.98	9.4
1000					1.15	11.5
1250					1.4	13.9	0.60
1600					1.69	16.6	0.60
2000					1.99	19.7	0.55
2500					2.36	23.2	0.55
